Dimnjaci su vertikalni kanali izgrađeni u zgradi ili izvan nje od nesagorivog materijala, služe za odvod plinova koji nastaju sagorijevanjem krutog, tekućeg ili plinovitog goriva u jednom ili više ložišta.
Uzgon ( jačina i brzina propuha ) ovisi o korisnoj visini dimnjaka i veličini presjeka dimovodnog kanala.
Korisna visina dimnjaka je vertikalni razmak od dna ložišta do grla dimnjaka. Što je visina veća, to je uzgon jači.
Dijelovi dimnjaka su :
- svijetli presjek – unutarnji presjek kanala. Oznake okruglog svijetlog presjeka je Ø a pravokutnog odnosom stranica a/b
- grlo dimnjaka je otvor na gornjem završetku
- glava dimnjaka je dio dimnjaka pri vrhu ( izvan zgrade ) izveden od otpornog materijala
- visina dimnjaka je ukupna visina dimnjaka
- korisna ( radna ) visina je visina ( udaljenost ) od dna ložišta ( rešetka ) do grla dimnjaka . Minimalna visina je 5 m.
- priključne cijevi su dimovodni priključci između ložišta i dimovodnog kanala
Materijal za izvedbu dimnjaka mora biti:
- nesagoriv i otporan na visoke temperature
- nepropusan
- otporan na kemijsko djelovanje produkta sagorijevanja
- dovoljno čvrst na mehanička naprezanja
- dobro toplinski izoliran
Najbolji materijal su šamot i specijalni nekorodirajući čelični lim ( prokrom ). Materijali koji nisu pogodni su puna opeka ispod M15, beton i salonit. Najbolji nepropusni dimovodni kanali su od montažne troslojne konstrukcije za izvedbu dimnjaka. Unutarnje stijenke moraju biti kiselootporne tj. otporne na sumpornu i sumporastu kiselinu.
Grlo dimnjaka treba biti izvedeno iz otpornog materijala, a može biti :
- nepokriveno
- pokriveno
- sa specijalnim nastavkom
Najbolji presjek dimnjaka je krug. U tom je presjeku strujanje najbolje jer nema kutova koji bi prouzrokovali vrtloge. Međutim, iz opeke je teško izvesti okrugli dimnjak, pa se izvode pravokutnog ili kvadratnog presjeka. Veličina presjeka dimnjaka ovisi o veličini i broju priključnih ložišta, gorivu i vučenju dimnjaka. Prema veličini presjeka razlikujemo uske i široke dimnjake.
U pravilu dimnjake treba stavljati u unutarnje zidove, gdje su dobro toplinski zaštićeni. Ako se dimnjak postavlja u vanjski zid, tad dimnjak mora biti odijeljen od vanjskog lica zida minimalno 25 cm. Kod tankih zidova, dimnjak može stajati samostalno. Od drvene građe dimnjak mora biti udaljen najmanje 20 cm. Ukoliko dimnjak pada točno na stropnu gredu stavlja se na susjedne grede tzv. mijena, na koju se polaže greda koja bi morala ležati preko dimnjaka.
Uski dimnjaci imaju najmanji presjek kanala 14x14 cm; a okrugli 15cm. Na takav se dimnjak mogu priključiti maksimalno dvije peći. Ako se na takav dimnjak želi priključiti više peći onda se presjek kanala povećava za 80 cm. kvadratnih na svaku peć. Debljina stjenke uskog dimnjaka mora iznositi najmanje 12 cm. Široki dimnjaci primjenjuju se kod većih peći centralnog grijanja i u industrijskim pogonima. Presjek kod takvih dimnjaka iznosi najmanje 50x 60 cm. Stjenke moraju biti debele najmanje 25 cm.

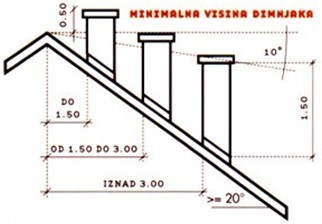

Visina dimnjaka određena je visinom zgrade , a da bi ispravno funkcionirao, dimnjak mora biti visok najmanje 5-7m. Prema propisima grlo dimnjaka mora biti najmanje 1 m. iznad površine krova. Ukoliko se dimnjak nalazi blizu sljemena grlo mora nadvisivati sljeme bar 50 cm; tako da bude izloženo slobodnom strujanju zraka.
Da bi se izbjeglo prljanje prostorija prilikom čišćenja dimnjaka, rade se tzv. "Shund" dimnjaci. Ovdje je izveden jedan glavni dimnjak, koji služi i kao sabirni, a sa svakog kata idu posebni dimovodni kanali, priključeni na glavni kanal. Na taj je način postignuto da se čišćenje vrši samo na jednom mjestu, a pošto se smanjuje broj kanala, zidovi se ne oslabljuju kao kod uskog dimnjaka.
Prema načinu izgradnje i vrsti materijala dimnjaci mogu biti:
1_dimnjaci od opeke- ako se izvodi u vanjskom zidu, od kanala do vanjske plohe zida treba biti min 25 cm zidani po pravilima veza opeke.
2_dimnjaci od gotovih elemenata
SCHIEDEL DIMNJACI imamo dva tipa : visine elemenata 33,3 cm i visine cijele etaže. Dimovodne cijevi su od šamota svijetlog presjeka Ø 13,5 – 100 cm a vanjski plašt je veličine 29 / 29 – 144 / 144 cm Između cijevi i plašta nalazi se sloj toplinske izolacije ( mineralna vuna ) ili samo vrpca od mineralne vune
Dimnjak se oslanja na temelj, a prvi se plašt do polovice visine se ispuni betonom da bi se postigao izmak spojeva cijevi u odnosu na spojeve plašta. Šamotne cijevi se spajaju posebnim kitom a plaštevi produžnim mortom.
